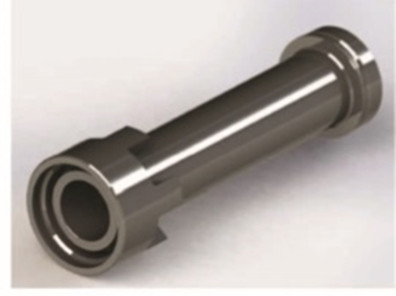

Rurociąg szybkoskrętny JZR 331 ze złączem cylindryczno-stożkowym

Rurociągi magistralne zasilające wysokociśnieniowe - przeznaczone są do transportu cieczy hydraulicznych oraz sprężonego powietrza z miejsca nadania do miejsca jego odbioru. Rurociągi magistrali zasilającej przesyłają ciecz hydrauliczną oraz sprężone powietrze o ciśnieniu maksymalnym do 40 MPa.

Dane techniczne

Średnica nominalna DNMaksymalne ciśnienie robocze (bar) Średnica zewnętrzna rury/grubość ścianki G1
25400ø32.0x3.5
32400ø42.4x4.5
40400ø51.0x5.0
40400ø54.0x5.6
50350ø60.3x5.0
50400ø60.3x6.0
50400ø63.6x6.3
50400ø63.5x7.1
50400ø60.3x7.10
60400ø76.1x7.1
60400ø76.1x8.0
70400ø85x8.0
70400ø88.9x8.8
80400ø95.0x8.8
80400ø101.6x9.5
80400ø101.6x10.0
90400ø108x10.0
100400ø121.0x11.0
