Produkujemy konstrukcje stalowe na podstawie dokumentacji własnej lub powierzonej, oferujemy wykonywanie prac w zakresie obróbki skrawaniem z wykorzystaniem obrabiarek sterowanych numerycznie oraz robót spawalniczych.

NASZA OFERTA OBEJMUJE M.IN. WYKONANIE PRAC W ZAKRESIE:

OBRÓBKA MECHANICZNA

  • Frezowanie płaszczyzn i frezowanie kształtowe na 4 osiowych pionowych centrach obróbczych.
  • Wytaczanie, wiercenie, frezowanie kształtowe na 4 osiowych poziomych centrach wytaczarsko-frezarskich.
  • Toczenie na obrabiarkach CNC wyposażonych m.in. w 12 pozycyjne głowice z napędzanymi narzędziami.
  • Szlifowanie wałków jedno i wielostopniowych.
  • Szlifowanie otworów.
  • Obróbka gładkościowa cylindrów hydraulicznych z zastosowaniem poziomych honownic sterowanych CNC.
  • Obróbka strumieniowo-ścierna za pomocą śrutownic komorowych oraz śrutownicy do blach i kształtowników.
  • Cięcie profili i kształtowników na przecinarkach taśmowych.

SPAWALNICTWO

  • Spawanie zrobotyzowane konstrukcji stalowych metodą MAG: długość elementów do 5 metrów, masa spawanego elementu do 8t. Możliwość spawania zbiorników i elementów obrotowych o średnicy 2200mm.
  • Spawanie ręczne metodą MAG: posiadamy stanowiska z nowoczesnymi półautomatami spawalniczymi oraz pozycjonerami spawalniczymi o udźwigu do 4 ton.
  • Spawanie i napawanie  zautomatyzowane elementów walcowych: długość napawanych elementów 200 ÷ 2500 mm, średnica elementów  40 ÷ 400 mm, masa elementów do 500 kg.

CIĘCIE I GIĘCIE

  • Cięcie gazowe i plazmowe blach stalowych  na urządzeniach CNC: zakres grubości cięcia plazmowego 1÷20mm, zakres grubości cięcia gazowego 5÷120mm, wymiary stołów przecinarek 3m x12m, 3m x 6m.
  • Cięcie i ukosowanie gazowe blach  na stanowisku zrobotyzowanym: wymiary powierzchni roboczej stołów 1000x1800 mm, zakres grubości ciętych blach 15÷150 mm.
  • Precyzyjne cięcie termiczne elementów z blach (gazowe i plazmowe).

MALARNIA I ŚRUTOWNICA

  • Nanoszenie powłoki malarskiej z zastosowaniem technologii natrysku hydrodynamicznego.
  • Śrutowanie elementów stalowych.

KONTROLA JAKOŚCI

  • Analiza składu chemicznego stali przy użyciu mobilnego analizatora ARC-MET 8000.
  • Badania nieniszczące połączeń spawanych metodą UT, MT, PT, VT.

PROJEKTOWANIE

  • Opracowanie dokumentacji wykonawczej za pomocą oprogramowania 3D do projektowania przestrzennego SolidWorks/SolidCam lub praca na dokumentacji powierzonej.

POSIADAMY NOWOCZESNY PARK MASZYNOWY:

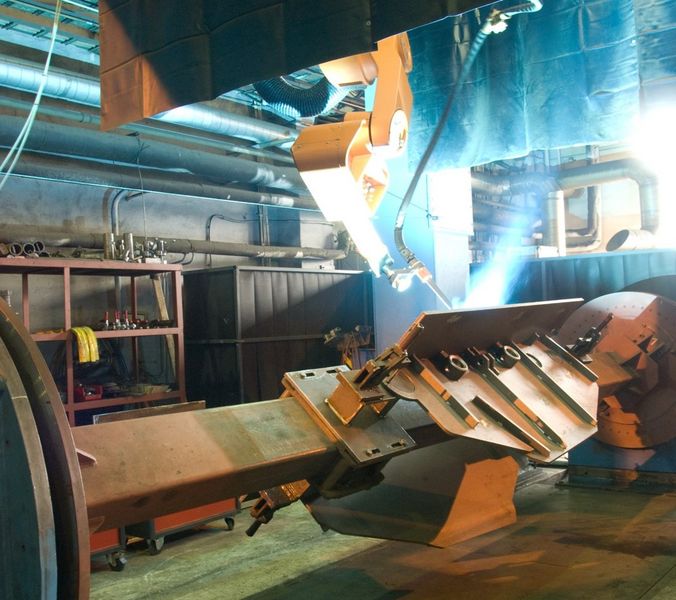

Zrobotyzowane stanowiska spawalnicze

Umożliwiają spawanie metodą MAG (w tym technologią TANDEM) konstrukcji stalowych o maks. gabarytach:
- długość elementów: do 5 metrów, średnica elementów obrotowych: do 2 metrów,
- masa elementów spawanych: do 8 t,
- istnieje możliwość spawania elementów nieobrotowych o długości do 9 metrów.

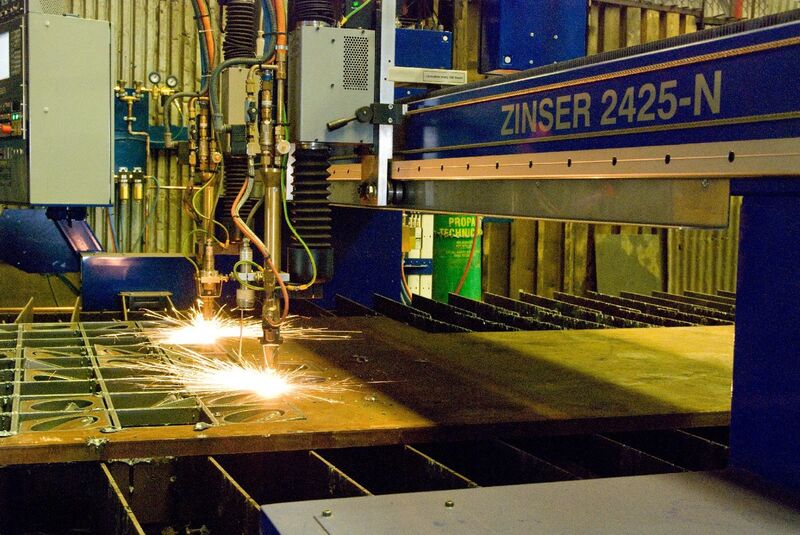

Przecinarka gazowo-plazmowa ZINSER 2425

1 x plazma HiFocus 280i – palnik plazmowy,
2 x palniki gazowe,
- grubość cięcia 3 – 300 mm gazowo,
- grubość cięcia 1 – 40 mm plazmą,
- obszar roboczy: 3,0 x 12,0 m.

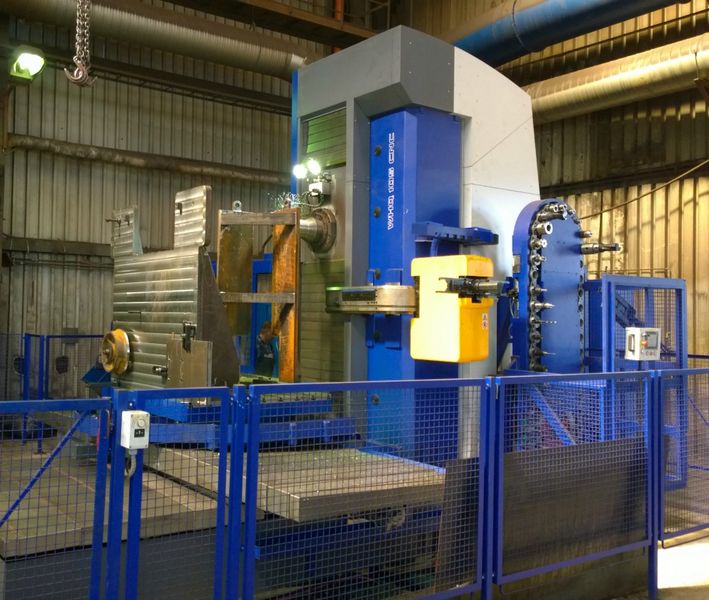

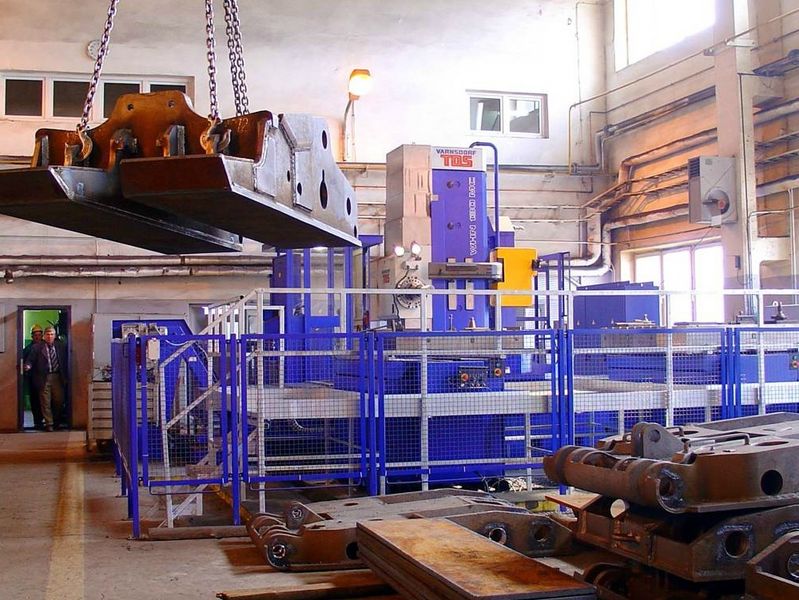

Dwa poziome centra wytaczarsko - frezerskie WHN 130 MC CNC z paletyzacją

Przejazd pionowy 1400 (2240) mm.
Wysuw wrzeciona 800 mm.
Przejazd wzdłużny 1600 mm.
Przejazd poprzeczny 3000 mm.
Powierzchnia stołu 1600mm x 1800mm.
Max obciążenie stołu 8000 kg.
Dokładność pozycjonowania (x,y,z,w) 0,001 mm.
Dokładność pozycjonowania (b) 0,001 grad.
Obrabiarka wyposażona w zautomatyzowane palety technologiczne.

Poziome centrum wytaczarsko - frezerskie WHQ 105 MC CNC

Średnica wrzeciona roboczego 105 mm.
Zakres prędkości obrotowej 10 – 2300 obr. Min-1
Wysuw wrzeciona 630 mm.
Poprzeczne przestawienie stołu – oś X 1800 mm.
Przestawienie wzdłużne stołu oś Z 1250 mm.

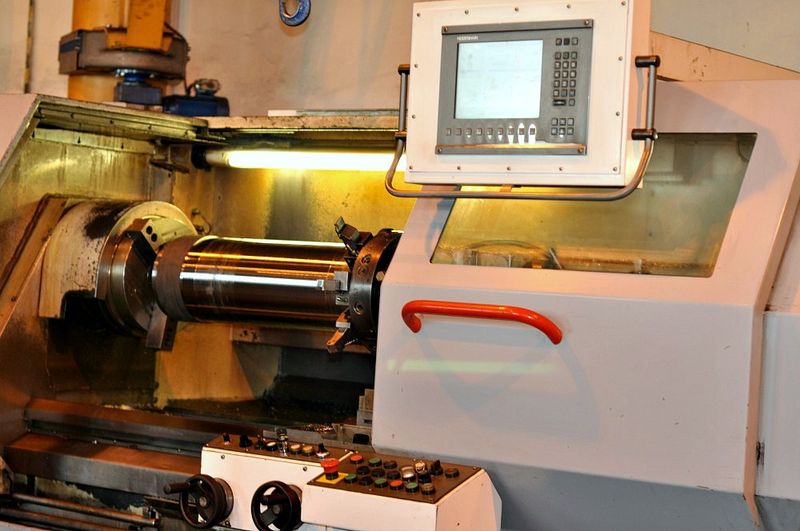

MASTURN 70/3000 CNC

Geometryczna i robocza dokładność DIN 8605.
Średnica toczenia nad łożem 820mm.
Długość toczenia 3000mm.

Dwie poziome obrabiarki do honowania otworów typ GNM NC 2000

- długość skoku – 2000 mm.
- średnica honowania – 25 do 500 (750) mm.

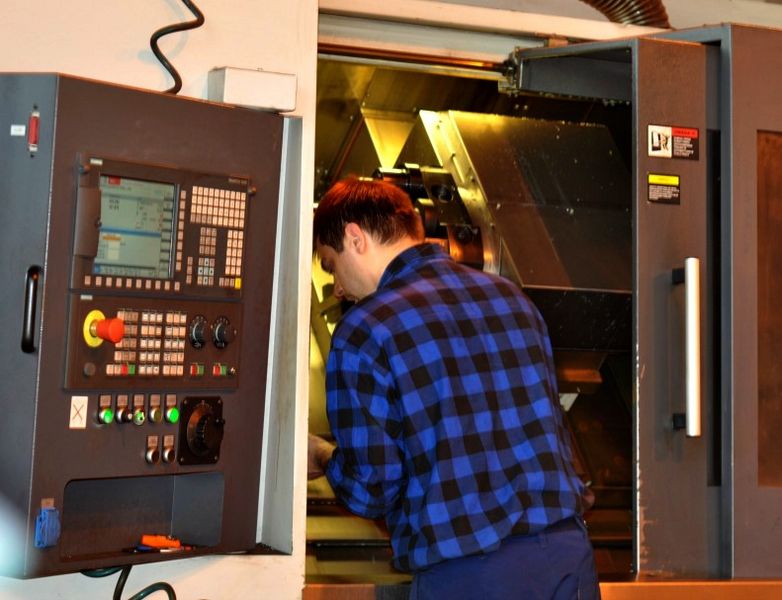

Dwie tokarki z łożem skośnym AVIAturn 63M CNC

Maks. średnica toczenia nad osłonami łoża 630 mm
Maks. średnica toczenia nad suportem 500 mm
Maksymalna długość toczenia 1300 mm
Maks. średnica obrabianego pręta 90 mm
Przesuw osi X 340 mm
Przesuw osi Z 1400 mm
Szybki przesuw w osiach X / Z 24 m/min
Dokładność pozycjonowania w osiach X i Z / na dł. 100 mm 0,005 mm
Dokładność powtarzalności na osiach X i Z

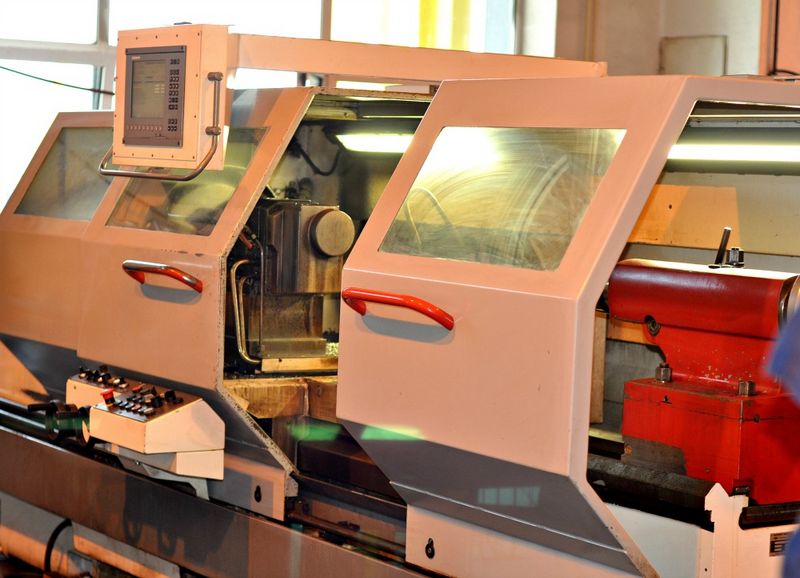

Trzy tokarki MASTURN 70/2000 CNC

Geometryczna i robocza dokładność DIN 8605
Średnica toczenia nad łożem 820mm
Długość toczenia 2000 mm

Szlifierka uniwersalna do wałków E450Np x 2000 mm
Nominalna długość szlifowania 2000 mm
Maksymalny ciężar przedmiotu obrabianego w pracy ciągłej 200 kg
Dopuszczalny ciężar przedmiotu obrabianego przy produkcji jednostkowej 300 kg
Maksymalny dopuszczalny ciężar przedmiotu mocowanego w uchwycie 50 kg
Średnica zewnętrzna ściernicy 500 mm
Szerokość ściernicy 63 mm
Średnica otworu ściernicy 203 mm

Centrum frezerskie VMC 1000
Powierzchnia stołu roboczego 1200 x 540 mm
Rowki teowe: liczba / szerokość / rozstawienie 5 / 18 / 100 mm
Maks. obciążenie stołu 1000 kg
Przesuwy: wzdłużny (x) 1000 mm
Przesuwy: poprzeczny (y) 540 mm
Przesuw: pionowy (z) 620 mm
Dokładność pozycjonowania +/- 0,005 mm
Powtarzalność pozycjonowania +/-0,005 mm

Frezarka łożowa FS-2 CME CNC
Wymiary stołu 2100 x 850 mm
Max obciążenia stołu 5000 kg
Przejazd wzdłużny 2000 mm
Przejazd poprzeczny 1000 mm
Przejazd pionowy 1000 mm
Dokładność pozycjonowania +/-0,005 mm
Powtarzalność pozycjonowania +/-0,005 mm

Szlifierka uniwersalna do wałków E550Np x 2000 mm / H-250
Nominalna długość szlifowania 2000 mm
Maksymalny ciężar przedmiotu obrabianego w pracy ciągłej 300 kg
Dopuszczalny ciężar przedmiotu obrabianego przy produkcji jednostkowej 500 kg
Maksymalny dopuszczalny ciężar przedmiotu mocowanego w uchwycie 100 kg
Średnica zewnętrzna ściernicy 500 mm
Szerokość ściernicy 80 mm
Średnica otworu ściernicy 203 mm

Dwie wypalarki termiczne ze sterowaniem CNC
- minimalna grubość cięcia 10 mm- maksymalna grubość cięcia 100 mm
- maksymalna powierzchnia stołu 2000 mm x 6000 mm

2 śrutownice komorowe oraz śrutownica pozioma do blach i profili

3 nowoczesne malarnie
